web gui от Digium не показывает Call Detail Records

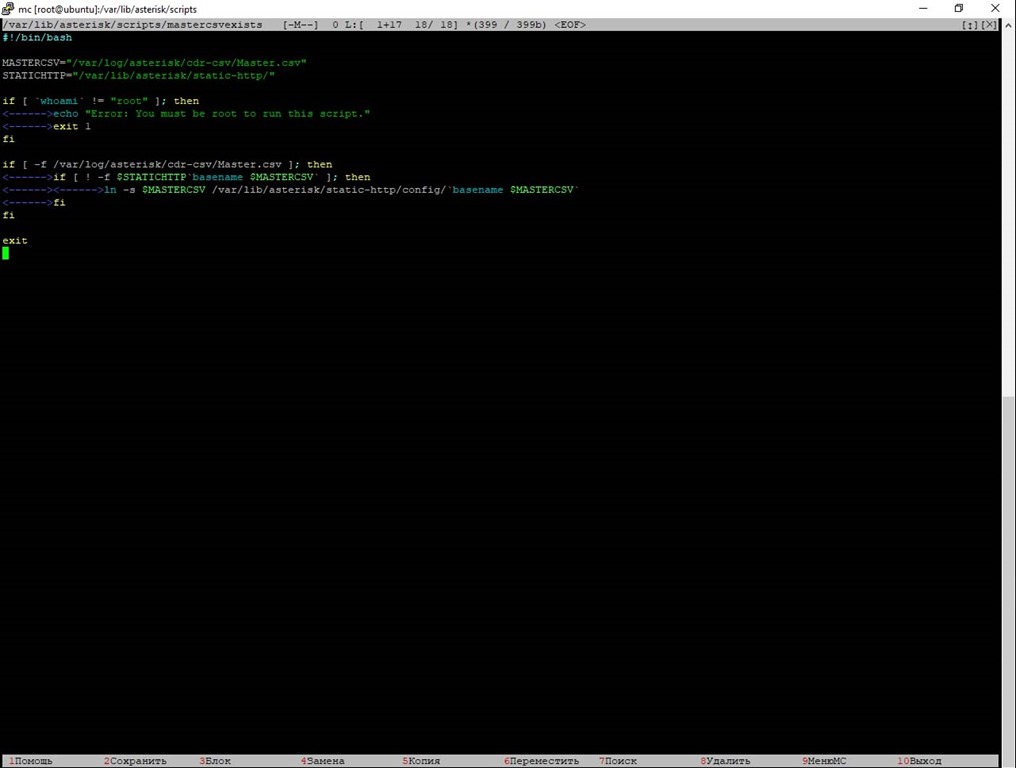

Такое случается, если Asterisk запущен не пользователем root, а от имени другого пользователя, пусть даже имеющего доступ к sudo. Чтобы поправить ситуацию необходимо отредактировать файл mastercsvexist который лежит в /var/lib/asterisk/scripts. По умолчанию его содержимое выглядит так:

root1

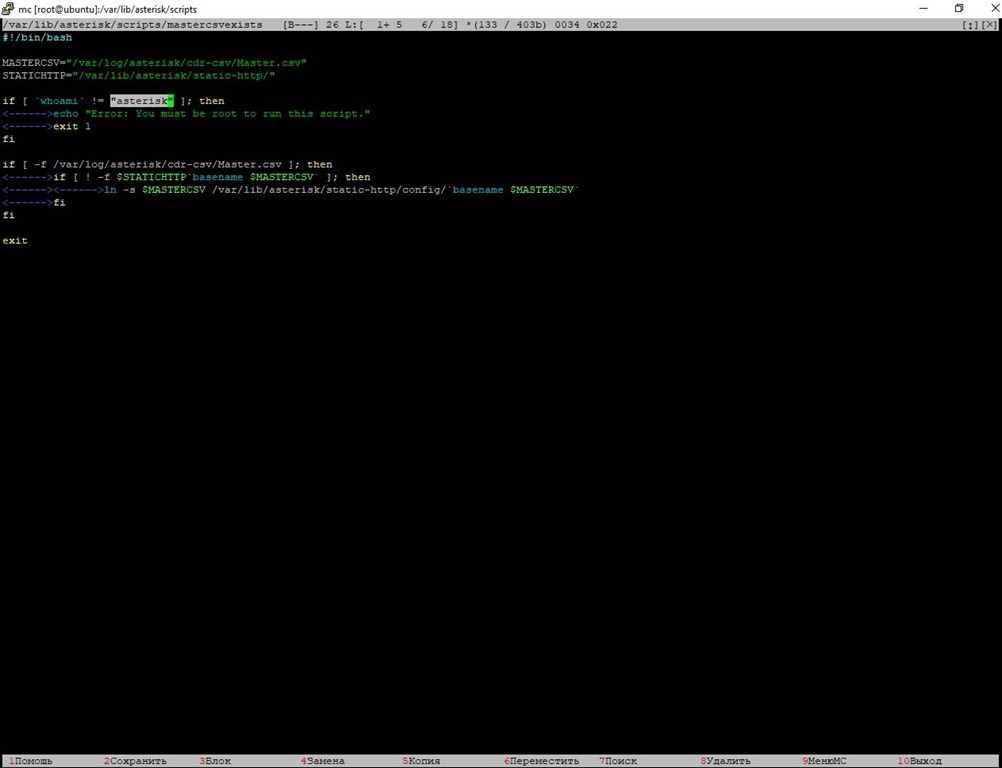

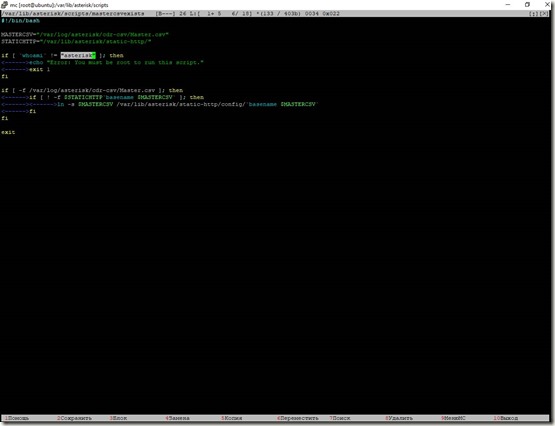

Замените в нем пользователя root на того, от чьего имени запускается ваш asterisk.

root

Перезапустите asterisk – sudo service asterisk restart. Теперь статистика работает.

NeoGate TA-410 + Asterisk+WebGUI от Digium

Пытаемся подружить данный шлюз и Asterisk 13, управляемый веб-панелью от Digium. Первичную настройку шлюза расписывать не стану. Перейдем сразу к решению задачи. Итак, шлюз имеет 4 порта FXO для подключения внешних линий. Нужно сделать так, чтобы с каждого порта звонок отправлялся в разные отделы или на разные IVR. Для этого сначала требуется настроить на шлюзе VoIP канал без авторизации. Именно канал, как и рекомендует производитель. Идем в шлюз – VoIP настройки, добавить VoIP линию. Выбрать тип линии – VoIP канал:

1

Здесь имя канала – произвольное имя. Хост – IP адрес, с которого будет подключаться Астериск. Заполняем эти поля. Не забываем нажимать кнопочки “Сохранить” и “Применить”.

Идем в панель управления Астериск, создаем новый транк:

2

Здесь Provider Name – произвольное имя, Hostname – ip адрес шлюза. Больше ничего негде не пишем, жмем “Save”, Applay Changes.

Возвращаемся на шлюз, убеждаемся, что VoIP канал поднят со статусом ОК:

3

Далее на шлюзе настраиваем маршруты от портов FXO до Asterisk. Выбираем шлюз – порт FXO – VoIP/порт FXO, добавляем новый маршрут:

4

Здесь имя маршрута – произвольное имя, источник – выбранный порт FXO, назначение – созданный VoIP канал, горячая линия – это экстеншен астериска, на который отправится звонок. Дальше идем в панель астериска и создаем там в Incoming Call Rules новое правило:

5

Здесь выбираем trank — созданный транк, Time interval – временной интервал, для которого  действует правило, Pattern это шаблон, по которому правило будет обрабатывать вызов, 6400 – это тот самый номер горячей линии, который мы указали в настройках маршрута в шлюзе. Сохраняем, не забываем нажимать Applay Changes.

Теперь при входящем звонке с аналоговой линии настроенного порта FXO звонок отправится абоненту Астериска с номером 6400, в данном случае группе абонентов commerce. Маршруты от остальных портов настраиваются аналогично по этому же алгоритму.

Антенна на 3д принтере

На сайте мейкеров набрел на проект двухдиапазонной антенны на 145/430. Сама по себе антенна особенного интереса не представляет, это обычная двухдиапазонка от DK7ZB. Но ребята сделали раму и на первый взгляд она выглядела как готовый бум с местами под установку элементов. Напечатал себе комплект. Оказалось, что там не готовый бум, а всего лишь рама, задающая расстояния между элементами, которая требует несущей конструкции. Ну делать нечего, в качестве несущей выбрал U-образный алюминиевый профиль 12х10. Далее выяснилось, что оригинальная антенна рассчитана на использование элементов диаметром 6мм, а держатели в раме почему-то 9 мм. Ну да ладно, приобрел трубки 8 мм. Сборка заняла пару часов.

IMG_20180322_161337IMG_20180322_161248

Чтобы установить антенну на балконе я решил использовать фотоштатив. Снял с него штатную платформу для крепления фотоаппарата, обмерил и изготовил деталь для крепления антенны. Получилось все отлично.

312

Антенна работает хорошо как на прием так и на передачу, несмотря на расхождение с оригиналом в  диаметре элементов.

Выводы следующие. Нет никакого смысла переводить так много пластика на такую конструкцию. Даже с учетом того, что в архиве есть сборки под solidworks и можно в них изменить любые параметры модели, нет никакого смысла тратить столько времени и материала на данный проект. Можно сделать быстрее и не хуже, применив другие держатели, например такие

IMG_20180327_130139IMG_20180327_130146

Их можно легко и быстро пересчитать под любой бум, любой элемент. И быстро собрать антенну с точными параметрами меньшими затратами.

Кому интересно – вот так все установлено и работает:

Универсальный держатель филамента

IMG_20180227_182417

Модель брал здесь. Очень удачная модель. Ролики опираются на подшипники и это позволяет катушке любого размера и веса разматываться плавно  и без рывков.

IMG_20180227_182443

Первая печать

Странное чувство

На прошлой неделе принесли мне моноблок. Продуть пыль и почистить софт. Собственно, я сам и покупал этот моноблок людям в далеком 2011 году для ребенка. Продул, сел за софт. Боже, сколько там было игрушек. Просто битком. Кошечки, питомцы и т.д. Сидел удалял и, глядя на как пролетает полоска статуса,  поймал себя на странном чувстве… Как будто я стираю чужое детство…

Китайские посылки

Наконец то доползли. итак, посылка №1 – эквивалент нагрузки. Весьма полезная в радиолюбительском хозяйстве вещица. Штучка небольшая, ладно сделанная. Любопытная подробность – разъем отвинчивается и можно заменить внутренний резистор. Забавно. Все остальное – на фотках:

Continue reading ‘Китайские посылки’ »

Модернизация одноэлементной антенны

Нашлись в закромах еще одни тв – “усы”. В свзяи с чем одноэлементная антенна была модернизирована в двухэлементную яги по расчетам все того же DK7ZB.

IMG_20170418_135021IMG_20170418_135028

Антенна на 2 метра из тв — усов

Развлечения ради смастерил из ТВ – антенны вертикальный диполь на 2 – метровый диапазон. Работает отлично. Неожиданно и диапазон 70 см так же прекрасно работает. КСВ 145.500 — 1,12, КСВ на 433.500 1,23. Все, что понадобилось – сломанная удочка, 2 пластиковые стяжки, сами ТВ-усы, основание от сломанного офисного кресла, кусок кабеля.

IMG_20170331_140522

Как установить JTDX 17.5.2 в Linux Mint

Статья на память. Итак, чтобы поставить JTDX версии 17.5.2 в Linux нужно сначала скачать и установить программу WSJT-X версии 1.7 на сайте автора. Затем скачать JTDX последней версии и распаковать. Всем файлам в папке install/bin сменить владельца командой sudo chown root:root * после чего все эти файлы поместить в /usr/bin/
Кстати говоря под Linux есть великолепный аппаратный журнал CQRLog и JTDX замечательно с ним работает даже на стареньком нетбуке Toshiba NB510
