Антенна на 3д принтере

На сайте мейкеров набрел на проект двухдиапазонной антенны на 145/430. Сама по себе антенна особенного интереса не представляет, это обычная двухдиапазонка от DK7ZB. Но ребята сделали раму и на первый взгляд она выглядела как готовый бум с местами под установку элементов. Напечатал себе комплект. Оказалось, что там не готовый бум, а всего лишь рама, задающая расстояния между элементами, которая требует несущей конструкции. Ну делать нечего, в качестве несущей выбрал U-образный алюминиевый профиль 12х10. Далее выяснилось, что оригинальная антенна рассчитана на использование элементов диаметром 6мм, а держатели в раме почему-то 9 мм. Ну да ладно, приобрел трубки 8 мм. Сборка заняла пару часов.

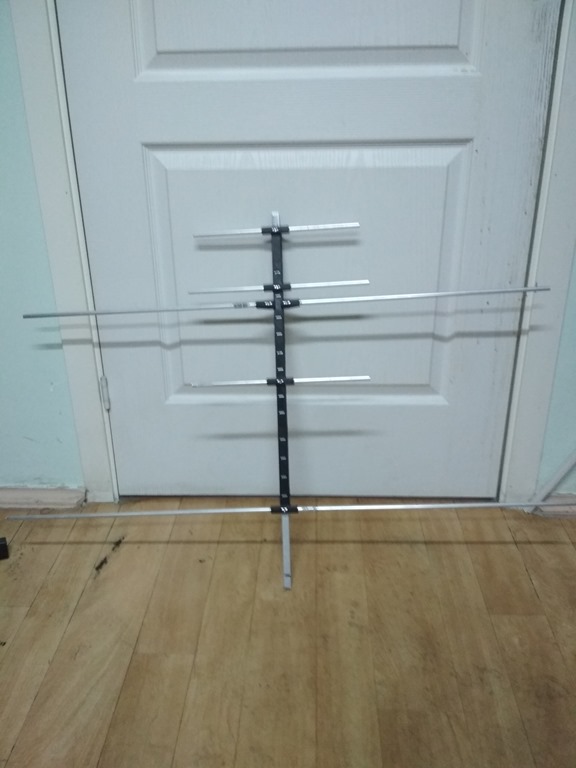

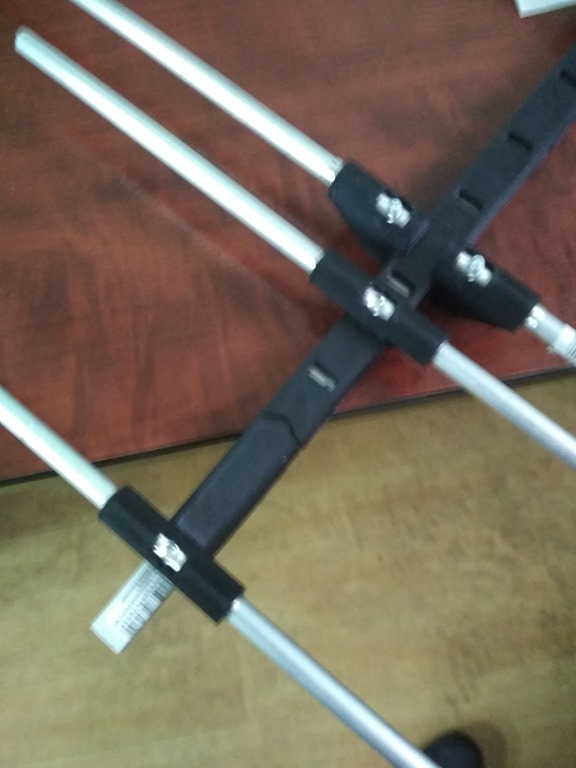

IMG_20180322_161337IMG_20180322_161248

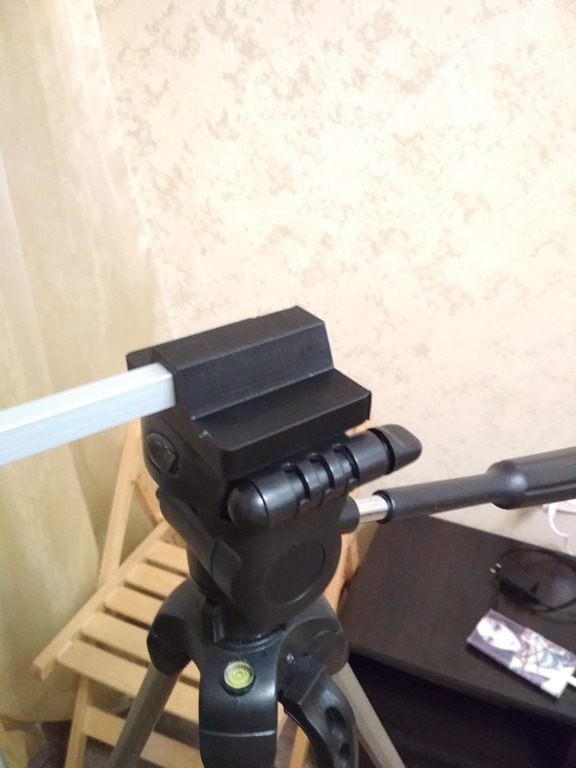

Чтобы установить антенну на балконе я решил использовать фотоштатив. Снял с него штатную платформу для крепления фотоаппарата, обмерил и изготовил деталь для крепления антенны. Получилось все отлично.

312

Антенна работает хорошо как на прием так и на передачу, несмотря на расхождение с оригиналом в  диаметре элементов.

Выводы следующие. Нет никакого смысла переводить так много пластика на такую конструкцию. Даже с учетом того, что в архиве есть сборки под solidworks и можно в них изменить любые параметры модели, нет никакого смысла тратить столько времени и материала на данный проект. Можно сделать быстрее и не хуже, применив другие держатели, например такие

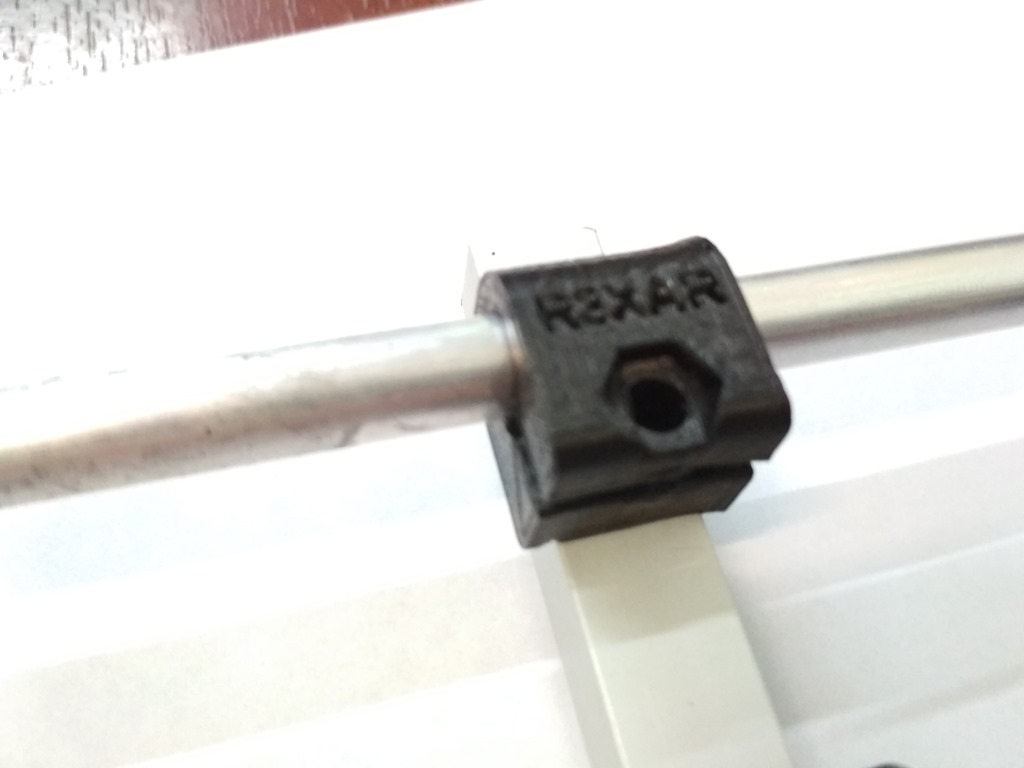

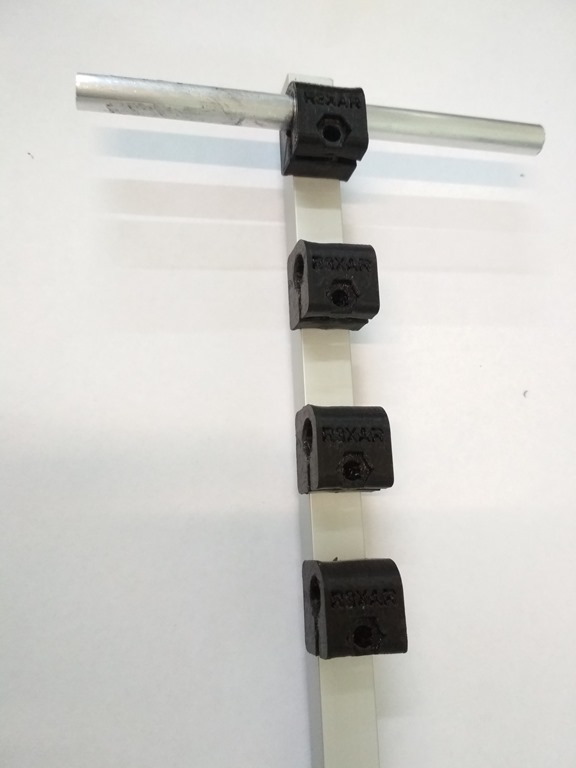

IMG_20180327_130139IMG_20180327_130146

Их можно легко и быстро пересчитать под любой бум, любой элемент. И быстро собрать антенну с точными параметрами меньшими затратами.

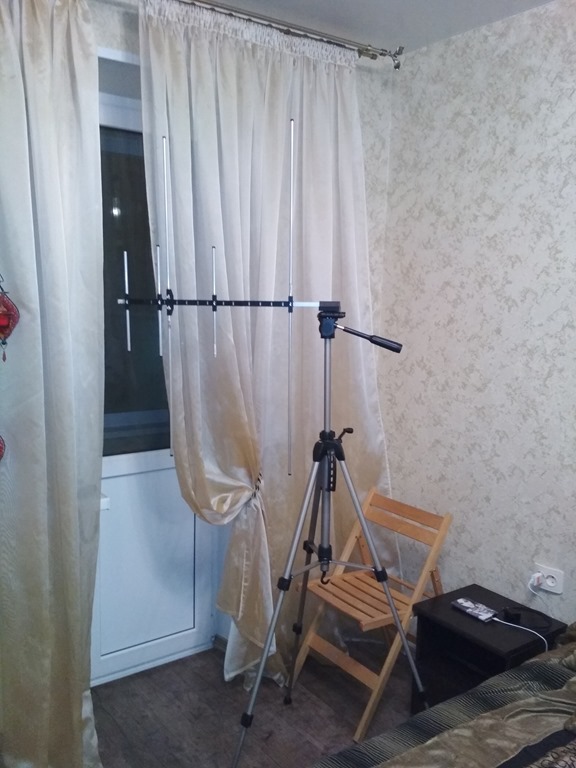

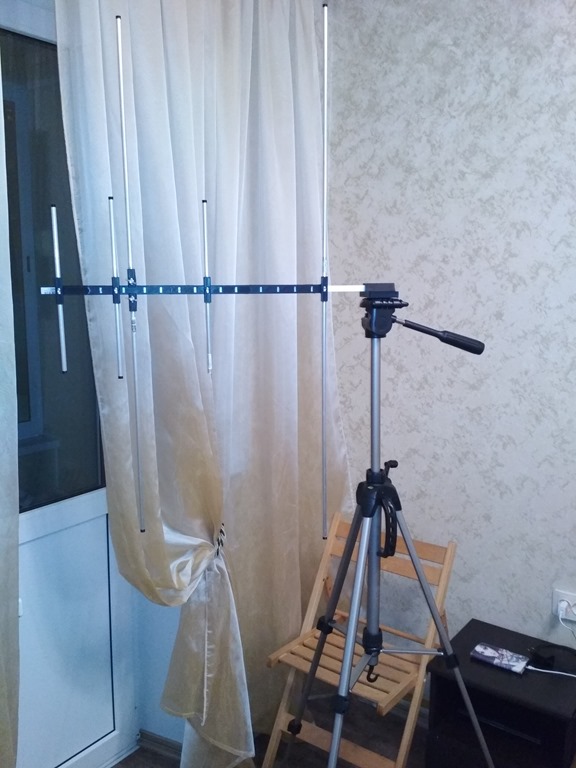

Кому интересно – вот так все установлено и работает:
