Новости?

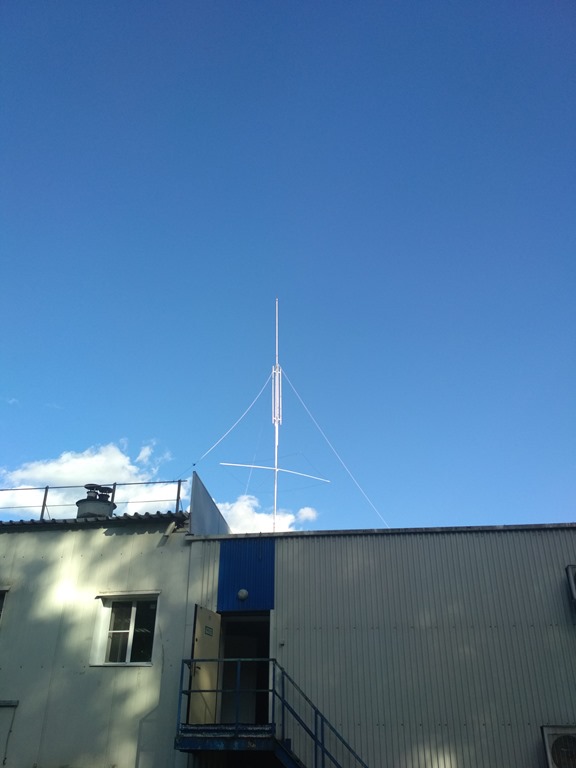

Наконец-то удалось проложить новые фидеры к коротковолновым антеннам, освободить кабель УКВ антенны. Opek UVS-200 снова в строю. Ожидает установки армейский 10-метровый телескоп. Вот и все новости.

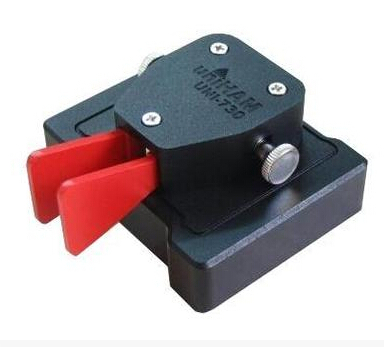

Ключ UNI730A

Вот прикупил на пробу. Оказывается годная вещь. Небольшой, удобный, по столу не скользит, хоть и весом невелик. Мое мнение — можно смело брать.

Китайские посылки

Наконец то доползли. итак, посылка №1 – эквивалент нагрузки. Весьма полезная в радиолюбительском хозяйстве вещица. Штучка небольшая, ладно сделанная. Любопытная подробность – разъем отвинчивается и можно заменить внутренний резистор. Забавно. Все остальное – на фотках:

Continue reading ‘Китайские посылки’ »

Модернизация одноэлементной антенны

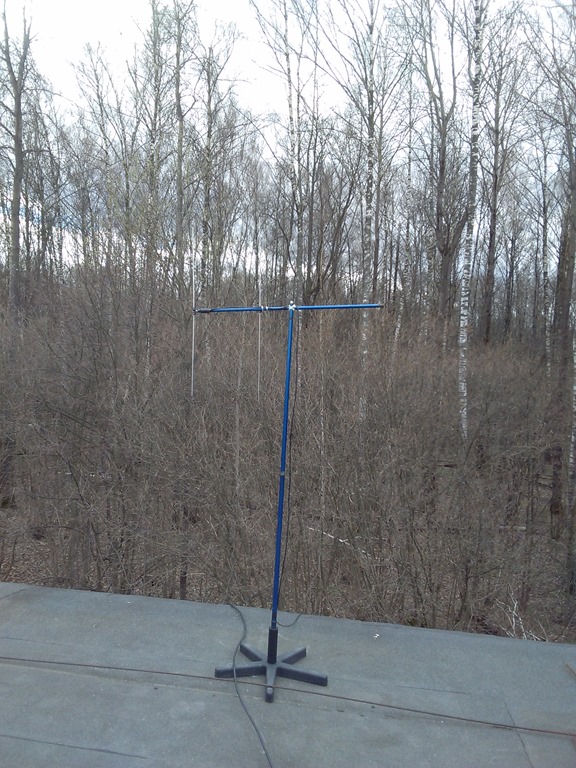

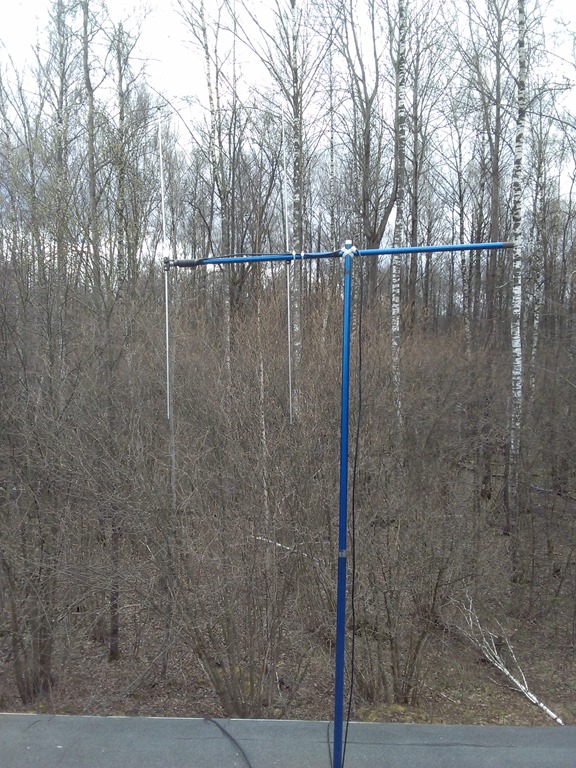

Нашлись в закромах еще одни тв – “усы”. В свзяи с чем одноэлементная антенна была модернизирована в двухэлементную яги по расчетам все того же DK7ZB.

IMG_20170418_135021IMG_20170418_135028

Антенна на 2 метра из тв — усов

Развлечения ради смастерил из ТВ – антенны вертикальный диполь на 2 – метровый диапазон. Работает отлично. Неожиданно и диапазон 70 см так же прекрасно работает. КСВ 145.500 — 1,12, КСВ на 433.500 1,23. Все, что понадобилось – сломанная удочка, 2 пластиковые стяжки, сами ТВ-усы, основание от сломанного офисного кресла, кусок кабеля.

IMG_20170331_140522

Весна…

И снова падающий лед уничтожил антенну на 40 метров и оборвал все фидеры. А вот что стало с многострадальным LDG RBA 1:1

IMG_20170222_130357

Как установить JTDX 17.5.2 в Linux Mint

Статья на память. Итак, чтобы поставить JTDX версии 17.5.2 в Linux нужно сначала скачать и установить программу WSJT-X версии 1.7 на сайте автора. Затем скачать JTDX последней версии и распаковать. Всем файлам в папке install/bin сменить владельца командой sudo chown root:root * после чего все эти файлы поместить в /usr/bin/
Кстати говоря под Linux есть великолепный аппаратный журнал CQRLog и JTDX замечательно с ним работает даже на стареньком нетбуке Toshiba NB510

И снова антенна из удочки.

Антенна 20 – метрового диапазона на скорую руку. Китайская удочка длиной 6 метров. Вибратор длиной 5,2 м и один противовес из медного провода 1,5 квадрата в ПВХ изоляции + LDG RBA 1:1. Антенна настраивается длиной противовеса. Число противовесов можно и нужно увеличить, но у меня больше нет провода. Завтра с ней в поля. Посмотрим на что она годится.

Антенна на 20 метров из удочки

Много слышал по эту антенну и вот решил повторить конструкцию. На пробу так сказать. Итак, в качестве мачты – удочка из Китая, стеклопластик. Вибратор и противовесы из витой пары. Длина вибратора 5,2 м. Противовесы подбирал на месте по минимуму КСВ. Сборка с настройкой заняла около получаса. В белой коробке в основании мачты — балун 1:1 на ферритовых трубках. Данные анализатора сразу после сборки антенны и после подбора длины противовесов. Да, кстати, для меня было открытием, что китайские 6 метров несколько короче общепринятых.

IMG_20160705_113747IMG_20160705_113801IMG_20160705_113804IMG_20160705_113813IMG_20160705_113844IMG_20160705_151000

Полевой день 04-05 июня

Пригласили нас наши милые друзья на турбазу “Планета”, что на левом берегу реки Ока. Я решил прихватить с собой радио. Взял маленький трансивер, аккумулятор, тюнер, анализатор, несимметричный диполь. Натянул антенну между соснами и вышел в эфир с позывным /Р. Эфир был великолепен.  Было тихо, чисто, станций было очень много, в том числе тех, кто тоже работал из полей. Днем и вечером гремел 20-метровый и 40-метровый диапазоны, а ночью порадовал 80-метровый. В общем, остался доволен как эфиром так и работой аппаратуры. При первой же возможности опять выберусь в поля. Жаль только генератора нет. До встреч в эфире.
